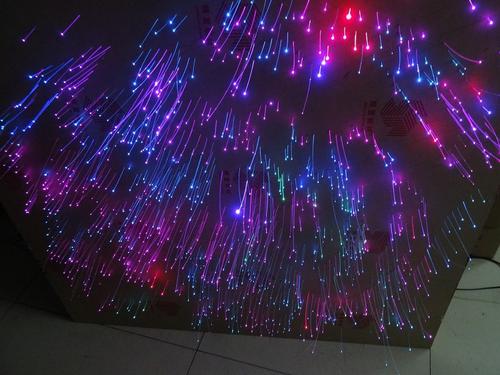

當光源通過反光鏡后，形成一束近似平行光。由于濾色片的作用，又將該光束變成彩色光。當光束進入光纖后，彩色光就隨著光纖的路徑送到預定的地方。
由于光在途中的損耗，所以光源一般都很強。常用光源為150~250W左右。而且為了獲得近似平行光束，發光點應盡量小，近似于點光源。
反光鏡是能否獲得近似平行光束的重要因素。所以一般采用非球面反光鏡。
濾色片是改變光束顏色的零件。根據需要，用調換不同顏色的濾光片就獲得了相應的彩色光源。
